產品概述：

HX-150R是一款具有高性價比的工業無紙記錄儀，采用高亮度LED白色背光液晶屏做為人機面

全中文顯示。

HX-150R無紙記錄儀有3路模擬量輸入、1路頻率量輸入、2路報警輸出、1路模擬量輸出和1路配電輸出，配合其它功能模塊，可實現信號采集、顯示、處理、記錄、報警、通訊等功能。采用RS-232C/RS-485接口，可與上位機進行數據交換，也可以結合無線模塊實現無線通訊。

HX-150R無紙記錄儀按照IEC61010-1:2001設計，適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

主要功能：

◆ 多種記錄間隔

◆ 數據快速追憶

◆ 長期穩定運行

◆ 組態密碼保護

◆ 模擬量輸入

◆ 模擬量輸出

◆ 頻率量輸入

◆ 結構小巧緊湊

◆ 斷線檢測功能

◆ 冷端補償功能

◆ 線性修正功能

◆ 萬 能信號輸入

◆ 全中文操作界面

◆ 高性能、維護工作量低

◆ 高性能32位ARM處理器

◆ 二級字庫漢字位號

◆ 配電輸出

◆ 報警輸出

◆ 打印功能

◆ 實時時鐘

主要參數：

◆ 輸入信號：最多3通道萬 能信號輸入，另有一個通道可作為FI使用

◆ 電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）抗擾度：3級

◆ 高亮度液晶顯示屏，適合遠距離觀察儀表數據

◆ 信號類型：標準信號：（0~10）mA、（4~20）mA、（0~5）V、（1~5）V；毫伏信號：（0~20）mV、（0~100）mV；熱電偶：B、E、J、K、S、T、R、N；熱電阻信號：Pt100、Cu50、JPt100; 頻率信號：（0 ～ 10）kHz

◆ 模擬量輸出：1通道隔離型電流信號輸出：（4~20）mA

◆ 記錄間隔：（1－240）秒共9種記錄間隔可選；如將記錄間隔設置成1秒鐘，則每通道可記錄最短時間為46小時

◆ 采樣周期：1秒

◆ 精度等級：0.2級

◆ 顯示屏：128×64點陣單色液晶屏，高亮度LED背光

◆ 存儲容量：8Mbit

◆ 配電：1路變送器配電電源，100mA，24VDC

◆ 報警輸出：最多2路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）

◆ 通訊接口：隔離型RS-232C和RS-485接口，通訊波特率為1200、9600、19200、57600bps可選

◆ 供 電：交流：220VAC±10％ 頻率范圍：50Hz±5％；最 大功耗：10VA

◆ 工作條件：工作溫度：（0~50）℃；濕度：（10~85）%（無結露），運輸和存儲溫度：（-20~60）℃；濕度：（5~95）%（無結露）

◆ 尺 寸：外形尺寸：160mm×80mm×83mm ；開孔尺寸：152  mm×74  mm

技術：

u 優越的電源技術：自行設計的高性能電源技術，有效抑制外部諧波干擾，大大提高了電源的穩定性

u 卓越的抗干擾性能：模塊化結構設計，信號全隔離技術，群脈沖、共模干擾、串模干擾、電壓跌落、浪涌等各項指標均通過國 家EMC測試標準

u 可定制的軟件功能：成熟的軟件開發技術，滿足用戶的定制需求

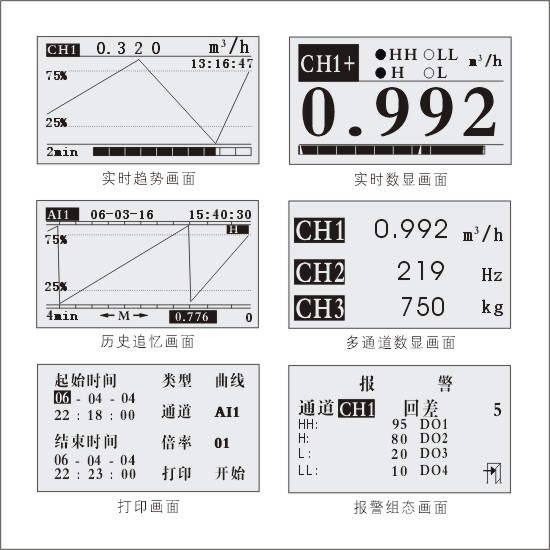

u 人性化的顯示界面：結合用戶使用要求的顯示界面，全中文友好界面，組態方便，簡中/繁中/英文菜單及界面顯示快速自由切換

u 整體封裝設計：內部結構全接插式設計，無任何裸露電線，保 證內部電路的穩定運行

u 成熟的外部數據轉存技術：通過工業級帶USB接口的U盤（可兼容目前市場各種協議U盤）實現數據的實時和歷史轉存，確保記錄數據的完 整

u 精 確的加工工藝：全自動SMT生產工藝，保 證線路板無虛焊，提高產品的可 靠性
